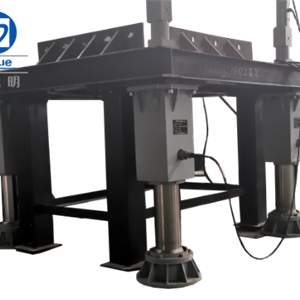

產品介紹
動態調平係統在多個領域都有應用，民用領域如智能起落架、轉運床、艦船穩定平台、機動車載武器、空中作業平台、醫療車、醫療船、海上作業平台等動態工況。
在動態調平係統中，調平控製器接收傾角傳感器輸出的縱傾角和橫傾角信息，經過動態調平算法計算後，通過驅動係統控製各支腿的伸出和縮回，使工作平台上的縱傾角和橫傾角一直達到要求的水平精度內，是整個係統的中央邏輯處理單元。西安向日葵视频污版科技股份有限公司推出的調平控製器產品采用28V電源輸入，具有使用方便、可靠性高、環境適應性強等特點。
動態調平係統主要由機械支撐傳動係統和控製係統組成。以智能起落架的動態調平係統為例，主要組成如下：
a）平台機械支撐傳動係統：主要由若幹隻電動缸（主要由傳動裝置、減速裝置組成），3台伺服電機；
b）主要由1隻傾角傳感器、3台測距儀（智能起落架）；
c）控製係統： 1台調平控製器、3台驅動器組成、調平控製麵板、電源組件與線纜等組成。
主要組成部分的功能介紹：
1）調平控製麵板：用於信息顯示與按鈕操作；
2）調平控製器：調平控製器負責接收調平控製麵板的指令並進行解析，采集傾角傳感器與測距儀的信息，通過總線控製下位動作係統進行調平撤收支撐動作，是整個係統的中央邏輯處理單元；
3）驅動器：驅動器接收調平控製器的指令，驅動電機旋轉，使電動缸完成規定的動作。驅動器可以在轉矩、轉速、位置模式下驅動電機穩定運行；
4）傾角傳感器：傾角傳感器是多點動態調平係統關鍵的器件之一，其精度和安裝位置決定了多點調平係統的精度。同時傾角傳感器響應的快慢也是決定係統能否快速調平的關鍵因素之一；
5）測距儀：用於測量距地距離信息；
6）伺服電機：直接動作單元，由驅動器控製運動，附帶電磁製動器，用於電機自鎖；伺服電機帶有絕 對值編碼器，用於實時反饋電動缸運行信息；
7）電動缸：機械動作執行單元，主要由減速器、絲杠、軸承以及接近開關開關等組成；它的作用為將電機的轉動輸出，經過減速器減速後將動力傳動到絲杠，再經旋轉傳動轉化為電動缸的直線伸出和縮回；
8）電源組件：向調平調平控製器、驅動器、傾角傳感器等用電設備供電。
圖1 動態調平係統組成
圖2 控製器、伺服驅動器與伺服電機關係示意圖
產品特點
1、操作簡單、快捷
通過操作控製器麵板，可對係統進行自動控製，對支腿進行手動控製。
2、狀態顯示齊全
控製器設置了一係列狀態顯示信息，方便客戶在調試、運行過程中瀏覽了解係統和支腿的實時相關狀態參數。
3、控製簡單、靈活
可對控製器內部參數進行修改，以適應不同應有環境和要求。
4、精度高、頻率高
控製器采用動態調平算法結合公司自主電動缸產品，連續調平精度最高可達並穩定於45′以內，控製係統采用高響應的電機驅動器及傾角傳感器，調平頻率高。
1、自適應起落架
直升機作為一種旋翼飛行器，具有機動靈活、起降方便的特點，因此在作戰、偵查、反潛、救護等方麵具有非常廣泛的應用。相比於陸地起降的直升機，艦載直升機在起降時需要麵對更具挑戰的動態搖擺艦麵，一旦艦麵搖晃劇烈或飛行員操作失誤，極易引發安全事故。目前的艦載直升機降落常常借助於助降係統，為艦麵和直升機配套相應連接裝置，在提高安全性的同時，卻增加了結構複雜性和機體載荷。因此，本產品可以主動適應地形的自適應起落架，來解決艦載直升機搖擺艦麵降落的難題。

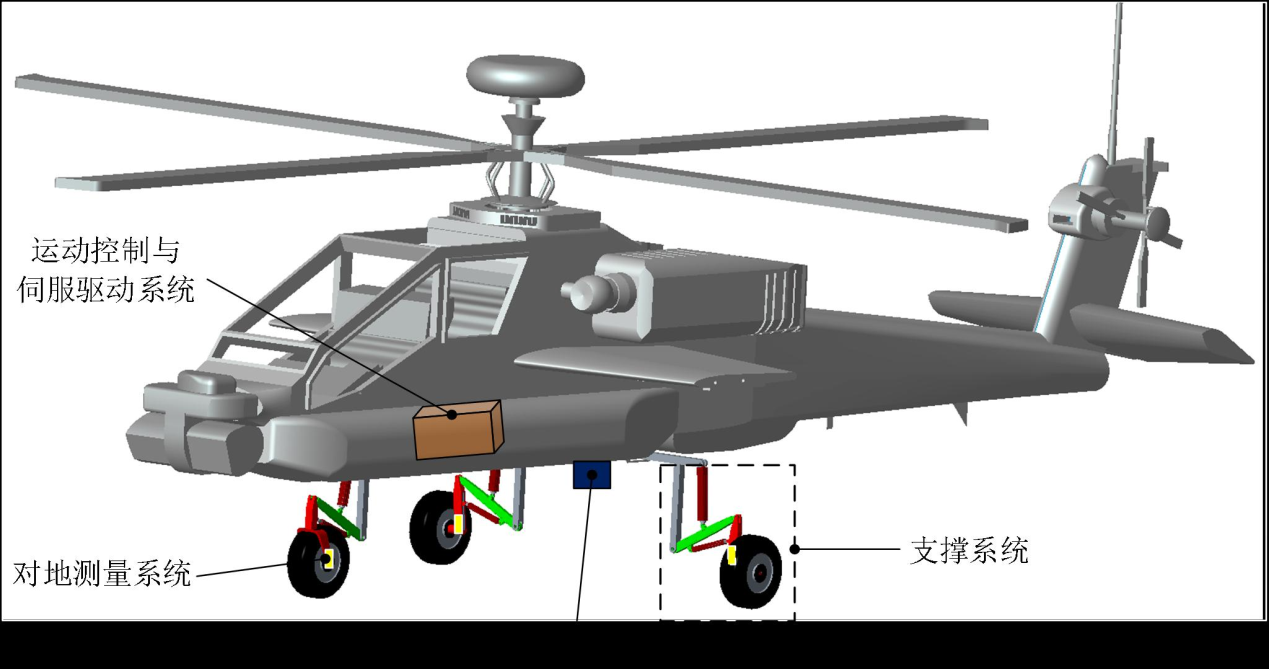

自適應起落架包含三條支撐腿，前支撐腿稱為前起落架、後兩條支撐腿組成主起落架，每條支撐腿由兩個伺服電動缸驅動；慣導測量單元由陀螺儀和加速度計組成，安裝在機體上，可以用來檢測機體在各方向上的傾角及加速度，並將此信息反饋給控製係統；三台對地測量裝置分別安裝在起落架各支撐腿的末端，可以檢測各支撐腿末端與預定落足點之間的距離，並將此信息反饋給控製係統；運動控製和伺服驅動係統嵌在機體內，用來控製和驅動伺服電動缸的動作。
2、智能轉運床
傳統的轉運床沒有自穩定和自動升降功能，在病人的轉移或者運輸過程中，由於轉運麻煩和顛簸等原因造成病人的身體不適和二次受傷等多方麵原因。如今，隨著科技和智能機器人的發展，我司的智能轉運床能夠實現上平麵在顛簸的路麵或者搖晃的艦船上，能夠能夠自動調整轉運床的位姿，使其時刻處於平穩狀態，且在在有需要時，還可以實現平台的升降功能。
3、艦船穩定平台
主要運用於海麵上發射以及發射回收，動態調平係統可以調整發射及回收平台的狀態，使其處於平穩狀態。
4、海上作業平台
工程船在海上作業時，由於海浪引起的船體的搖擺和晃動，影響工程船在海上的工程作業，所以將動態調平運用於海上作業平台，可進行平台的姿態調整來實現自穩定。
